شرح معيار صمام ASME B16.34 للمشترين

لماذا هذا مهم

إذا كنت تشتري صمامات لأي نظام أنابيب عالي التكامل، فإن البند الذي يحدد ما إذا كان الصمام مناسبًا للخدمة هو تصنيف ASME B16.34. B16.34 هو المعيار الشامل الذي يربط فئة الضغط، مجموعة المواد، درجة حرارة التصميم ومتطلبات الأبعاد / NDE / الوسم معًا للصمامات المصبوبة والمطروقة والمصنعة من الفولاذ والسبائك ذات النهايات ذات الحواف أو الملولبة أو الملحومة. القراءة الخاطئة لمخطط الضغط ودرجة الحرارة هي إحدى أسهل الطرق لشراء صمام بأعلى أو أقل من المطلوب.

مقارنة النطاق

تتوافق الفئات 150 إلى 2500 مع فئات الحواف في ASME B16.5 / B16.47، وهذا هو السبب في أن B16.34 هو الكود التكميلي الطبيعي للصمامات ذات الحواف.

الاختلافات الرئيسية عن معيار الحواف البحت

• B16.34 هو معيار صمام، وليس مجرد معيار حواف. يغطي سمك جسم الصمام، NDE والوسم بالإضافة إلى تصنيفات الضغط.
• يحدد صمامات الفئة القياسية، الفئة الخاصة والفئة المحدودة. تسمح الفئة الخاصة بتصنيف أعلى عند إجراء NDE إضافي في المسبك / المطروقة.
• بالنسبة للصمامات ذات النهايات ذات الحواف، ينتهي التصنيف عند 538 درجة مئوية حتى لو كانت مادة الجسم تسمح بدرجة حرارة أعلى. فوق ذلك، يتم استخدام صمامات ذات نهايات ملحومة عادةً.
• تنخفض تصنيفات الضغط مع درجة الحرارة. كمثال شائع في المراجع الصناعية، صمام من الفئة 300 من الفولاذ الكربوني جيد لحوالي 740 رطل لكل بوصة مربعة عند درجة حرارة الغرفة ينخفض إلى حوالي 535 رطل لكل بوصة مربعة عند 700 درجة فهرنهايت. اقرأ دائمًا الجدول الفعلي في أحدث إصدار منشور.

متى تحدد B16.34

• يجب أن تشير جميع صمامات أنابيب العمليات ASME B31.3 صراحةً إلى B16.34.
• للخدمة الحامضية أو المبردة، يتم دمج B16.34 مع NACE MR0175 / ISO 15156، أو مع درجات المواد ذات درجة الحرارة المنخفضة مثل A350 LF2.
• عندما تكون هناك حاجة لتصنيف ضغط أعلى لنفس الأبعاد، حدد فئة خاصة واطلب NDE المقابل على الجسم.

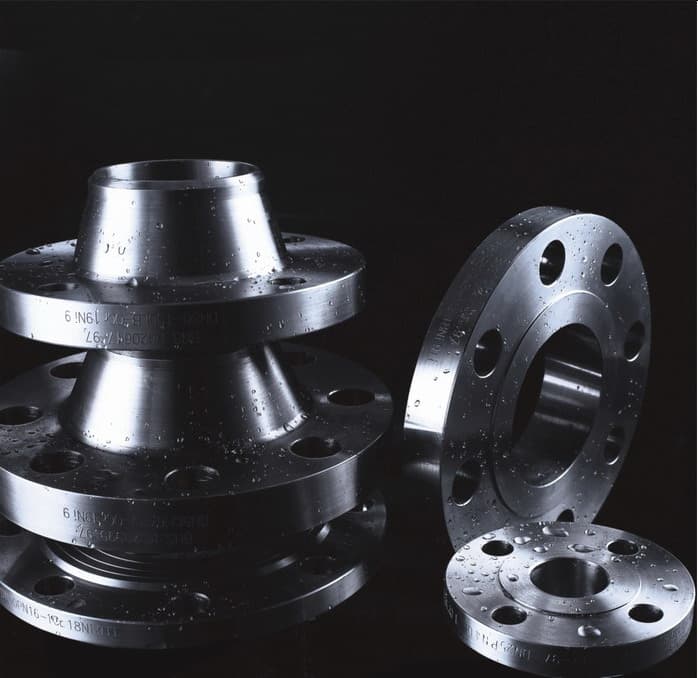

غالبًا ما يتم تزاوج مسبوكات ومطروقات صمامات B16.34 مع الشفاه المطروقة و وصلات الأنابيب الملحومة بعقب غير ملحومة على نفس الهيكل.

قائمة مراجعة المشتريات / المواصفات

1. حدد نوع الصمام، وصلة النهاية، الحجم، الفئة، مادة الجسم ومرجع B16.34، على سبيل المثال "صمام بوابة، ذو حواف RF، NPS 6، الفئة 300، ASTM A216 WCB، ASME B16.34، الفئة القياسية".
2. حدد دائمًا ضغط التصميم ودرجة حرارة التصميم. تأكد من أن كليهما يقع ضمن مخطط الضغط ودرجة الحرارة لمجموعة المواد والفئة المختارة.
3. إذا كنت بحاجة إلى أي تصنيف ضغط أعلى من الجدول القياسي، اطلب فئة خاصة وحدد طريقة NDE.
4. للنهايات ذات الحواف فوق 538 درجة مئوية، قم بالتحول إلى صمامات ذات نهايات ملحومة.
5. تحقق من مادة المشغل والمقعد مقابل سائل العملية؛ B16.34 يحكم الجسم وليس المشغل.
6. تأكيد الوسم وفقًا لـ B16.34: الشركة المصنعة، المادة، الفئة، الحجم والتصنيف.

يمكننا توفير مجموعات شفة-صمام متطابقة مع تقارير اختبار المواد الكاملة. أرسل مواصفاتك عبر صفحة الاستفسار.
