لماذا هذا مهم
مكافئ الكربون (CE أو CEV) هو رقم واحد يختصر كيمياء الفولاذ إلى مؤشر قابلية اللحام. بالنسبة لمهندسي المشتريات، فهو أحد أبسط الأدوات لمقارنة شحنتين من نفس الدرجة اسميًا والتنبؤ بأيهما سيعطي مقاول اللحام صعوبة في الموقع.
معظم نزاعات المواصفات حول أنابيب وتجهيزات الفولاذ الكربوني (A106, A234, A105, API 5L) تعود إما إلى تفاوتات الكيمياء أو مكافئ الكربون. يشرح هذا المقال المعادلة، حدودها، وكيفية استخدامها في أوامر الشراء الخاصة بك.
حقائق تقنية رئيسية
أكثر معادلات مكافئ الكربون استخدامًا هي تلك المنشورة من قبل المعهد الدولي للحام (IIW)، المعترف بها في وثائق ASTM وEN وAPI:
CEV (IIW) = %C + %Mn / 6 + (%Cr + %Mo + %V) / 5 + (%Ni + %Cu) / 15
تُطبق المعادلة عمومًا على الفولاذ الكربوني وفولاذ الكربون-منجنيز مع محتوى كربون أعلى من حوالي 0.18%. أقل من ذلك، تكون معادلات مثل Pcm (Ito-Bessyo) أكثر تمثيلاً لخطر التشقق الهيدروجيني.
بعض النقاط المرجعية:
| قيمة CEV | التفسير النموذجي |
|---|---|
| أقل من 0.40 | سهل اللحام بإجراءات قياسية |
| 0.40 - 0.45 | قد يتطلب التسخين المسبق للأجزاء السميكة |
| 0.45 - 0.50 | التسخين المسبق مطلوب عادة، مواد استهلاكية هيدروجينية مضبوطة |
| أعلى من 0.50 | خطر كبير للتشقق البارد الناتج عن الهيدروجين؛ تأهيل كامل لـ WPS أمر حاسم |
يحدد API 5L PSL 2 لأنابيب الخطوط حد CEV بناءً على محتوى الكربون (الفقرتان 9.2.4 / 9.2.5). بالنسبة للكربون فوق 0.12%، تنطبق معادلة IIW؛ للكربون عند أو أقل من 0.12%، تُستخدم معادلة Pcm. تسمح العديد من مواصفات EN وASTM أيضًا بسقوف CEV اختيارية كخيارات طلب.
مصفوفة القرار: متى إضافة سقف CEV
| الخدمة | بند أمر الشراء المقترح |
|---|---|
| خطوط أنابيب العمليات البرية، محيطة | لا حد إلزامي لـ CEV (الاعتماد على حدود الدرجة) |
| خدمة H2S الحامضية | CEV 0.43 كحد أقصى + NACE MR0175 |

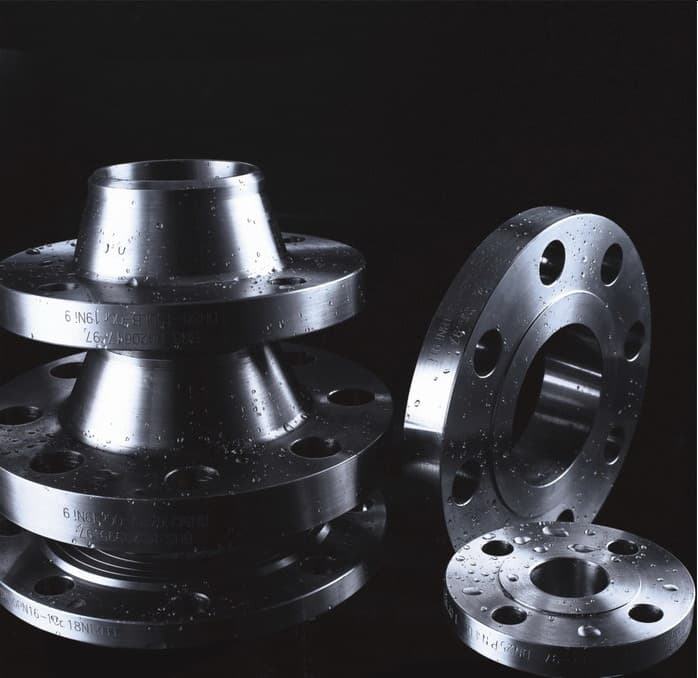

| شفاه ذات درجة حرارة منخفضة | CEV 0.43 كحد أقصى + A350 LF2 |
| سماكة جدار عالية فوق 19 مم | CEV 0.42 كحد أقصى لتخفيف نظام التسخين المسبق |
| اللحام الميداني من قبل مقاولين أقل تأهيلاً | CEV 0.40 كحد أقصى حيثما كان ذلك مجديًا تجاريًا |

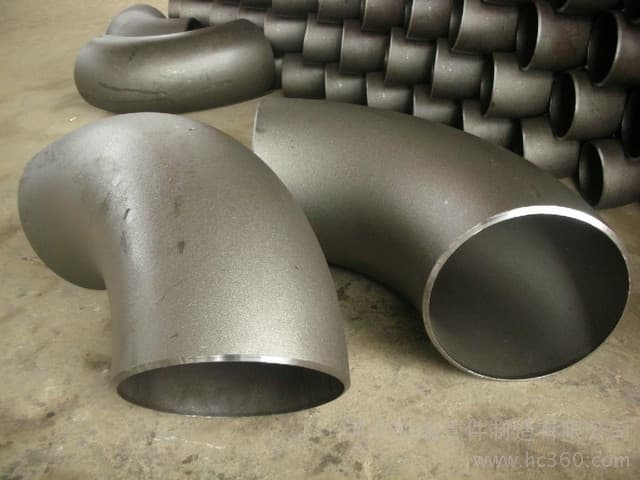

بالنسبة لتجهيزات الأنابيب الملحومة التناكبية غير الملحومة المصنوعة من A234 WPB، لا يحدد المعيار حد CEV افتراضيًا. إذا كانت مواصفات مشروعك تتطلب حدًا، فيجب كتابته في أمر الشراء والإبلاغ عنه في شهادة المواد (MTC).
أخطاء شرائية شائعة
- استخدام معادلة IIW للفولاذ منخفض الكربون. أقل من 0.18% C، تكون Pcm مؤشرًا أفضل لخطر التشقق.
- نسخ الحدود عبر الدرجات. قد يكون حد 0.43 معقولاً لـ A106 Gr B ولكنه مفرط لـ A335 P22.
- الخلط بين CEV للتحليل الحراري وCEV لتحليل المنتج. توجد تفاوتات؛ حدد أي منهما ملزم.
- نسيان أن CEV لا يلتقط العناصر المتبقية. يمكن أن يؤثر N وB وTi على سلوك المنطقة المتأثرة بالحرارة (HAZ) حتى عندما يبدو CEV منخفضًا.
- المطالبة بسقف CEV دون إبلاغ المطحنة. لن تشهد المطاحن إلا على ما هو موجود في الأمر؛ الطلب الشفهي غير قابل للتنفيذ.
قائمة مراجعة المشتري
- قرر ما إذا كان مشروعك يحتاج إلى حد CEV؛ وثقه في أمر الشراء.
- حدد أي معادلة (IIW أو Pcm) تنطبق، وأي تحليل (حراري أو منتج).
- اطلب CEV في شهادة المواد (MTC) لكل شحنة، وليس مجرد قيمة نموذجية.
- تحقق من أن انحناءات الأنابيب والشفاه المطروقة المطابقة تستخدم كيمياء متوافقة مع حد CEV الخاص بك.
- أرسل استفسارك مع متطلب CEV موضحًا بوضوح من خلال صفحة الاستفسار الخاصة بنا.
المصادر
- https://www.azom.com/article.aspx?ArticleID=19998
- https://ped-online.com/ped-pressure-faq/carbon-equivalent-formula-for-steel-an-overview/
- https://amerpipe.com/reference/charts-calculators/carbon-equivalant-calculator/
