الوصف

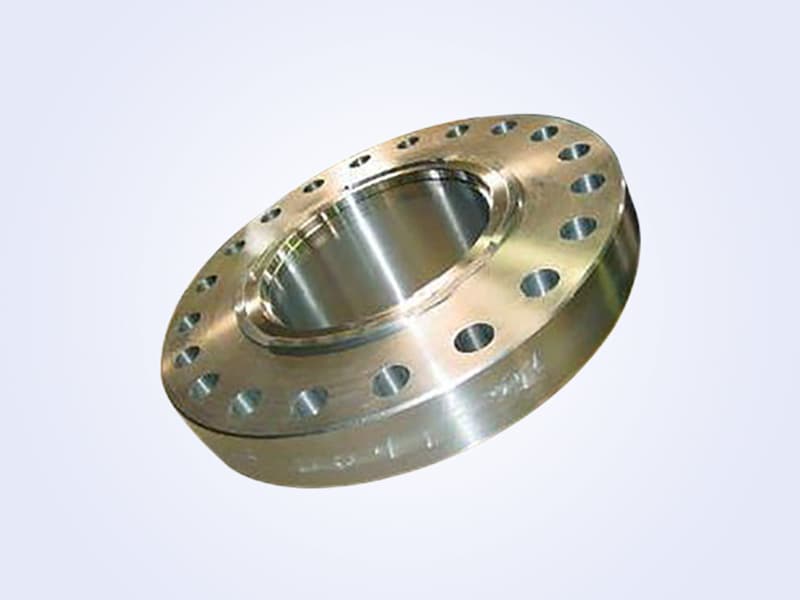

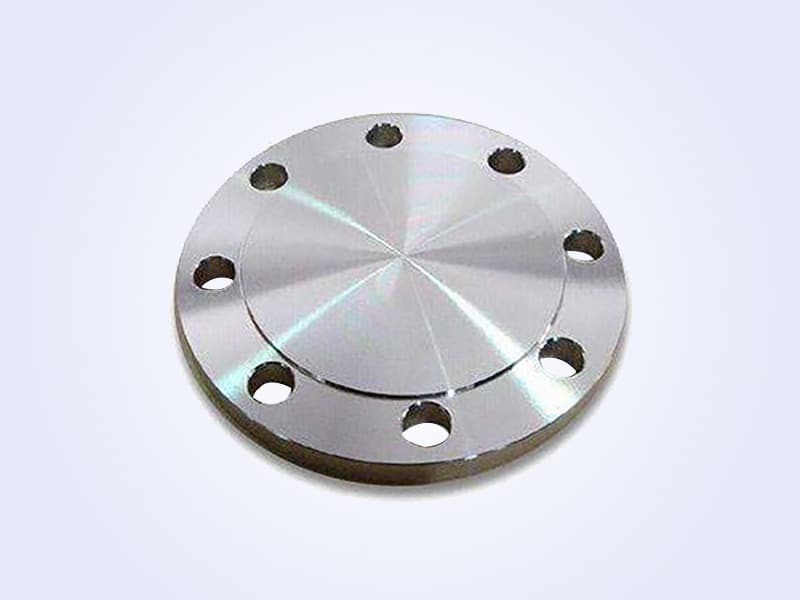

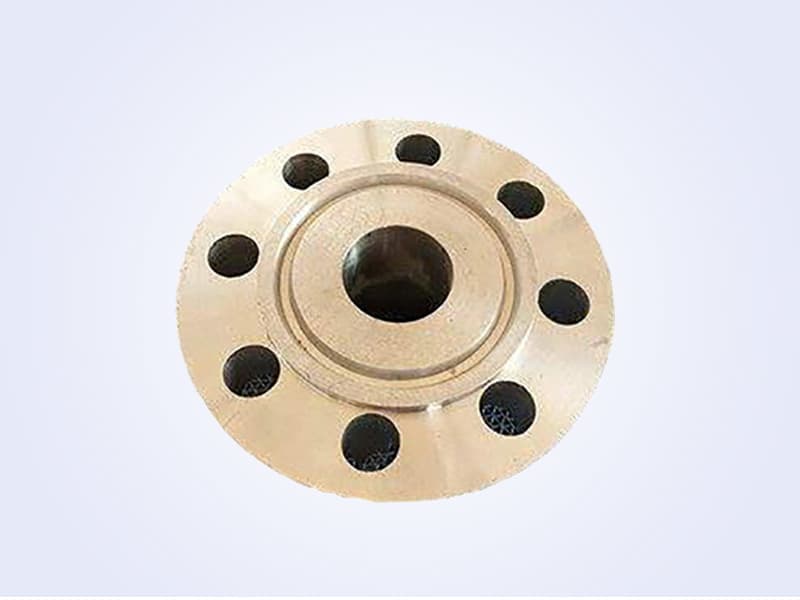

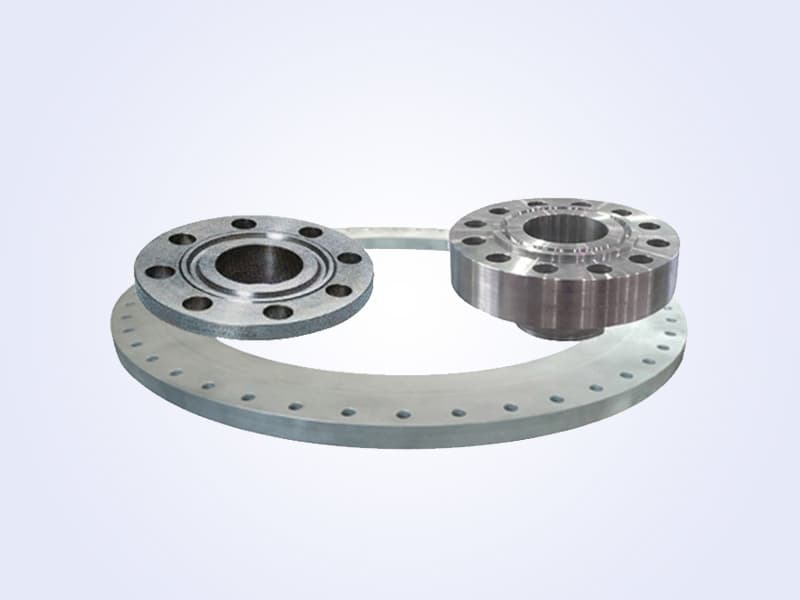

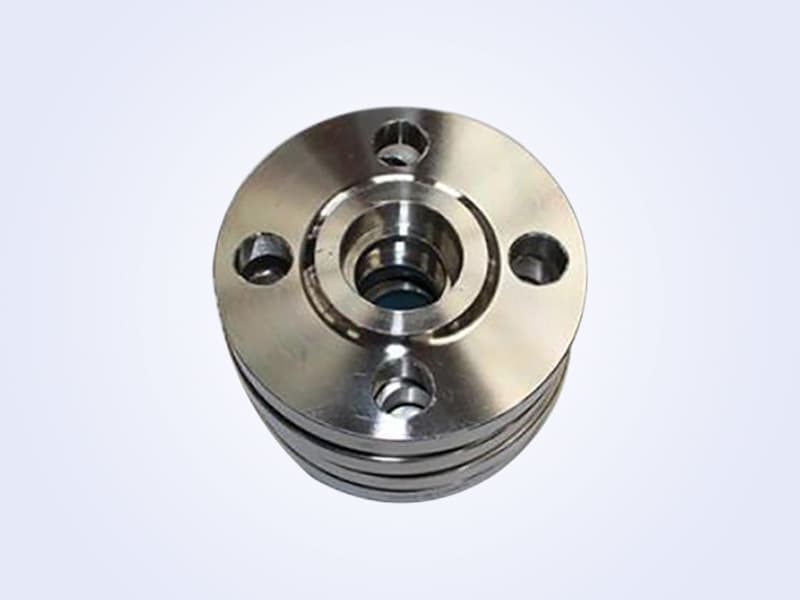

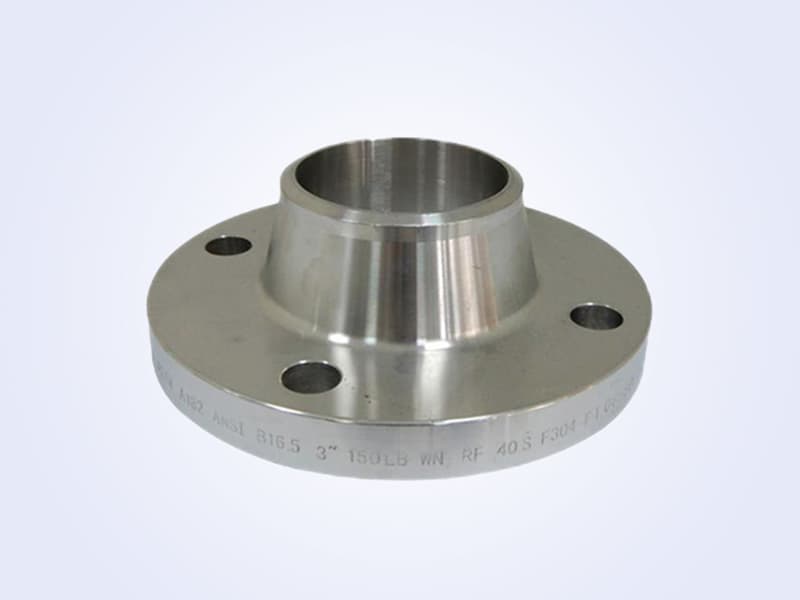

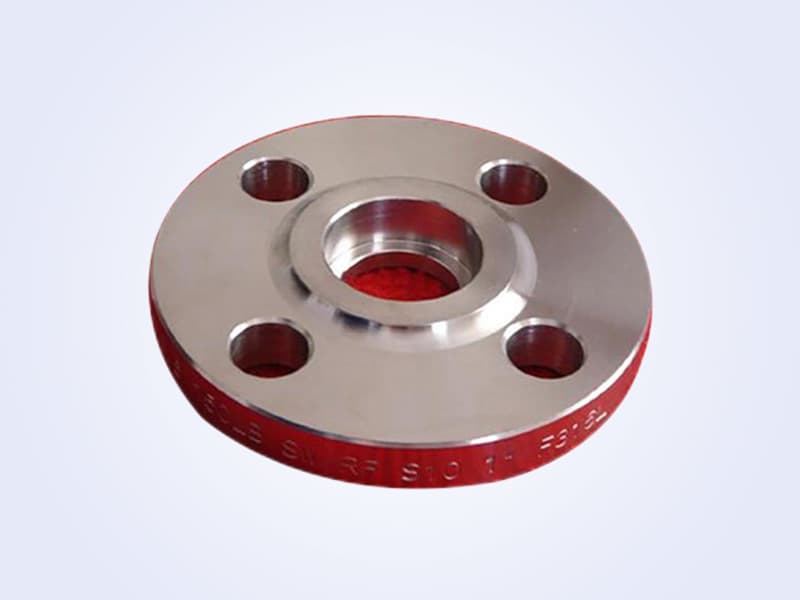

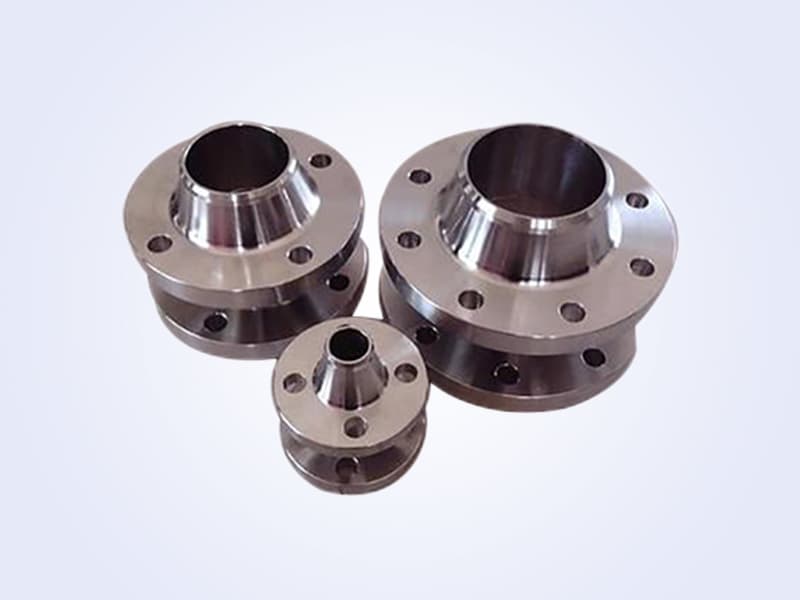

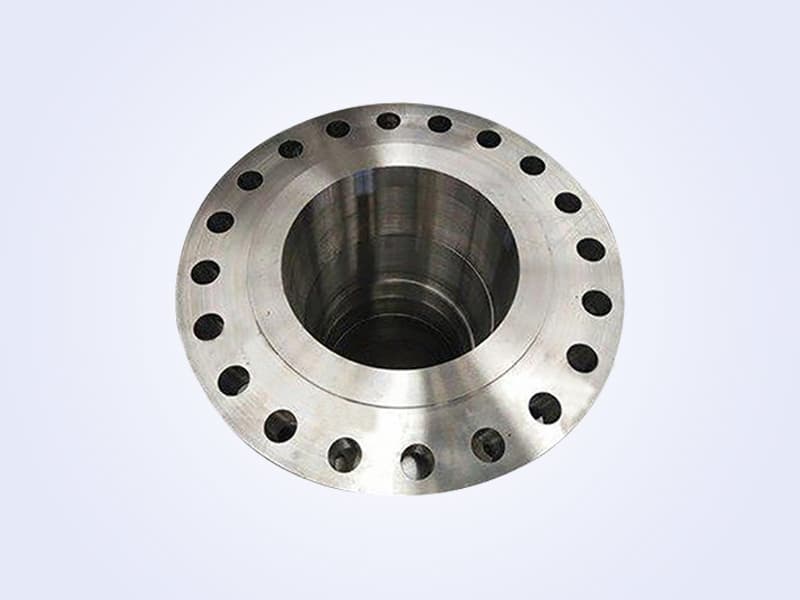

تنتج مجموعة هيبي هايهاو شفاه اللحام بعقبي من الكربون وسبائك الفولاذ والفولاذ المقاوم للصدأ من البليت المطروق، وفقًا لمعايير ASME B16.5 وB16.47 وEN 1092-1 وGB/T 9112-9124 والمعايير المكافئة JIS/DIN. مناسبة لتوصيل الأنابيب ببعضها وتوصيل الأنابيب بالمعدات، بما في ذلك شفاه مخفضات التروس.
التطبيقات
النفط والغاز، مصافي التكرير والبتروكيماويات، توليد الطاقة، الصناعات الكيماوية والصيدلانية، بناء السفن والبحرية، أوعية الضغط وتوصيل المعدات.
المواصفات الفنية
المواصفات القياسية: ASME B16.5 / B16.47, MSS SP-44, EN 1092-1, GB/T 9112-9124, JIS B2220, DIN 2627-2638. المواد: ASTM A105 / A182 F11/F22/F304/F316/F347؛ A350 LF2؛ فولاذ كربوني، سبائك فولاذ، فولاذ مقاوم للصدأ. نطاق الأحجام: 1/2" - 60" (DN15 - DN1500). فئات الضغط: Class 150 - Class 2500 / PN 6 - PN 420. أسطح الختم: RF / FF / RTJ / وجه محدب ومقعر / لسان وأخدود. الاختبارات غير الإتلافية: فحص بصري، أبعاد، RT/UT/PT/MT وPMI متاحة عند الطلب.
المعايير المرجعية
- عنوان المعيار
- Standard Specification for Carbon Steel Forgings for Piping Applications
- الجهة المُصدِرة
- ASTM International
مواد مماثلة / بديلة
للدرجة المذكورة حدود تشغيل. عند تغير درجة الحرارة أو الوسط أو الضغط تُستخدم البدائل التالية. الاختيار النهائي يعتمده مهندس المواد.
For low-temperature service A105 should be replaced by A350 LF2 (paired with A420 WPL6 fittings).
تطبيقات صناعية نموذجية
كيفية استخدام فرق الشراء لهذه المادة / الفئة عادة في المشاريع. قارن مع مواصفات مشروعك قبل تثبيت قائمة المواد.
- Oil & Gas PipelinesOnshore crude / gas trunk lines: API 5L X42 and below pair with A234 WPB; X52-X70 must pair with MSS SP-75 WPHY-52/60/65/70 (yield-strength match). Service window -29 to +120°C (B31.4 / B31.8 onshore practice).
- Water & Fire ProtectionMunicipal water, cooling-water loops, fire mains; carbon steel with galvanizing or epoxy lining.
- LNG / CryogenicPropane / LPG (~-46°C) → A420 WPL6; ethylene (~-101°C) → A420 WPL3; LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings step up to A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni).
المعايير والمواد
تستخدم المعلومات التالية لاختيار المنتج والتواصل بشأن طلب عروض الأسعار. وتتبع المتطلبات النهائية الرسومات والمعايير ووثائق الشراء.
